溢流型球磨机简介

溢流型球磨机属湿式粉磨设备,因靠溢流排矿而得名,在各选矿厂较常见,常用于后阶段的再细碎。由于溢流型球磨机的外形为筒状,根据筒长的不同,常有短筒和长筒之分,不过,他们的结构、工作原理没有区别。红星机器是专门的球磨机生产厂家,其生产的溢流型球磨机技术先进,结构合理,所具优势是其他厂家不可比拟的。

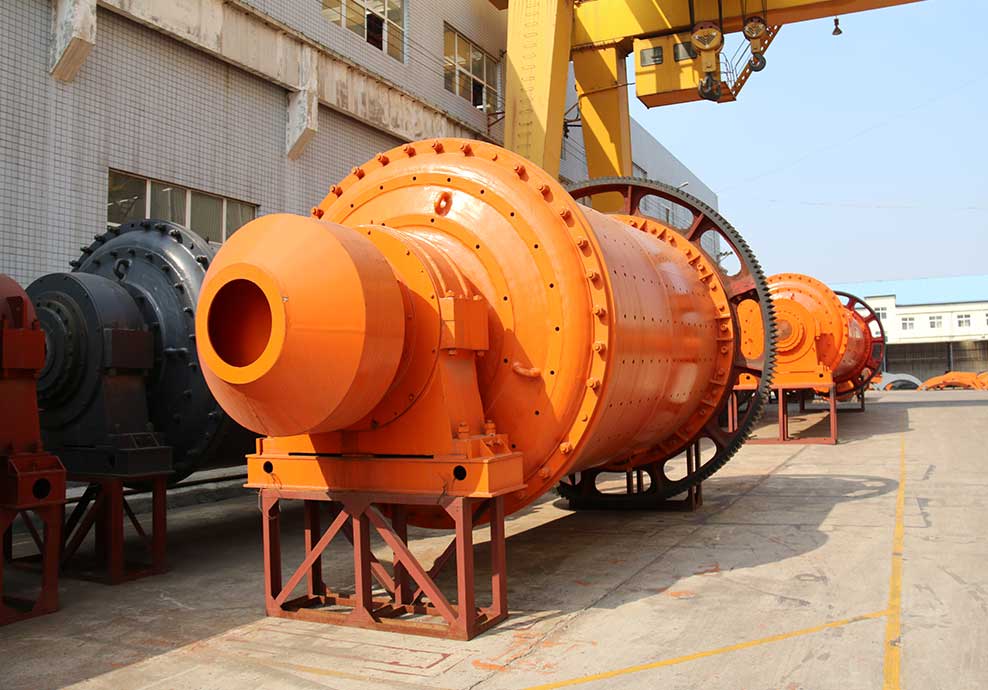

溢流型球磨机展示图

溢流型球磨机应用范围

溢流型球磨机常被用于细磨作业,随着技术的发展,近来粗磨作业也有用到。溢流型球磨机在各工业部门中都有广泛应用,主要可用于选矿工业、冶金、化工、建材、硅酸盐工业,耐火、电力、水泥等工业部门。溢流型球磨机可用来粉磨具有一定硬度的矿石、煤或其他可磨性物料。

溢流型球磨机应用范围图

溢流型球磨机结构

溢流式球磨机主要由筒体、端盖、中空轴颈、衬板、磨矿介质、给矿器、支承装置、传动及润滑系统等组成。其中,筒体可旋转,衬板附着于筒体内壁,磨矿介质为钢球。传动部件有三角带、电机、减速机、皮带轮几部分。

溢流型球磨机工作原理

工作时,筒体绕水平轴线匀速回转,物料由给料装置经中空轴颈给入筒内,与钢球一起在离心力及筒体衬板摩擦力的共同作用下发生偏离上升到一定的高度,后在自重作用下呈抛物线状下落,如此,物料与钢球不断发生碰撞重击而发生断裂破碎。溢流型球磨机的排矿为非强迫排矿,由于排料端中空轴径稍大于给料端中空轴径,造成磨矿机内矿浆面向排料端有一定倾斜度。当矿浆面高度高于排料口内径低母线时,矿浆便溢流排出磨机。

溢流型球磨机工作原理动态图

溢流型球磨机性能优势

1、构造简略,修理方便,由于出料管铸有反螺纹,大块矿石和钢球不易排出机外。

2、中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板,具有良好的耐磨性。

3、启动电流低、起动时间短、灵活,正常工作电流比普通磨机下降20%-30%,实现节电的目的。

4、投资金额较低,且使用投入辅助设备少,物料运输装置简单,有效控制选矿成本。

5、提高磨机自动化控制水平,采用PLC控制,具有声光报警、故障诊断等功能,实现机电液控制一体化。

溢流型球磨机图

以上介绍了溢流型球磨机的应用范围。结构和工作原理,以及红星溢流型球磨机的突出的性能优势,此外,红星溢流型球磨机价格并没有其高性能和高质量而被抬高,反而非常实惠,可谓是一款性价比极高的粉磨设备,欢迎新老客户莅临考察选购,咨询热线:0371-67772626

溢流型球磨机技术参数

规格型号 筒体转速
(r/min)
装球量
(t)
进料粒度
(mm)
出料粒度
(mm)
产量
(t/h)
电机功率
(kw)
总重量
(t)
Ф900×1800 36-38 1.5 <20 0.075-0.89 0.65-2 18.5 5.85
Ф900×3000 36 2.7 <20 0.075-0.89 1.1-3.5 22 6.98
Ф1200×2400 36 3 <25 0.075-0.6 1.5-4.8 30 13.6
Ф1200×3000 36 3.5 <25 0.074-0.4 1.6-5 37 14.3
Ф1200×4500 32.4 5 <25 0.074-0.4 1.6-5.8 55 15.6
Ф1500×3000 29.7 7.5 <25 0.074-0.4 2-5 75 19.5
Ф1500×4500 27 11 <25 0.074-0.4 3-6 110 22
Ф1500×5700 28 12 <25 0.074-0.4 3.5-6 130 25.8
Ф1830×3000 25.4 11 <25 0.074-0.4 4-10 130 34.5
Ф1830×4500 25.4 15 <25 0.074-0.4 4.5-12 155 38
Ф1830×6400 24.1 21 <25 0.074-0.4 6.5-15 210 43
Ф1830×7000 24.1 23 <25 0.074-0.4 7.5-17 245 43.8
Ф2100×3000 23.7 15 <25 0.074-0.4 6.5-36 155 45
Ф2100×4500 23.7 24 <25 0.074-0.4 8-43 245 56
Ф2100×7000 23.7 26 <25 0.074-0.4 12-48 280 59.5
Ф2200×4500 21.5 27 <25 0.074-0.4 9-45 280 54.5
Ф2200×6500 21.7 35 <25 0.074-0.4 14-26 380 61
Ф2200×7000 21.7 35 <25 0.074-0.4 15-28 380 62.5
Ф2200×7500 21.7 35 <25 0.074-0.4 15-30 380 64.8
Ф2400×3000 21 23 <25 0.074-0.4 7-50 245 58
Ф2400×4500 21 30 <25 0.074-0.4 8.5-60 320 72
Ф2700×4000 20.7 40 <25 0.074-0.4 22-80 380 95
Ф2700×4500 20.7 48 <25 0.074-0.4 26-90 480 102
Ф3200×4500 18 65 <25 0.074-0.4 按工艺条件定 630 149
Ф3600×4500 17 90 <25 0.074-0.4 按工艺条件定 850 169
Ф3600×6000 17 110 <25 0.074-0.4 按工艺条件定 1250 198
Ф3600×8500 18 131 <25 0.074-0.4 45.8-256 1800 260
Ф4000×5000 16.9 121 <25 0.074-0.4 45-208 1500 230
Ф4000×6000 16.9 146 <25 0.074-0.4 65-248 1600 242
Ф4000×6700 16.9 149 <25 0.074-0.4 75-252 1800 249
Ф4500×6400 15.6 172 <25 0.074-0.4 84-306 2000 280
Ф5030×6400 14.4 216 <25 0.074-0.4 98-386 2500 320
Ф5030×8300 14.4 266 <25 0.074-0.4 118-500 3300 403
Ф5500×8500 13.8 338 <25 0.074-0.4 148-615 4500 525
