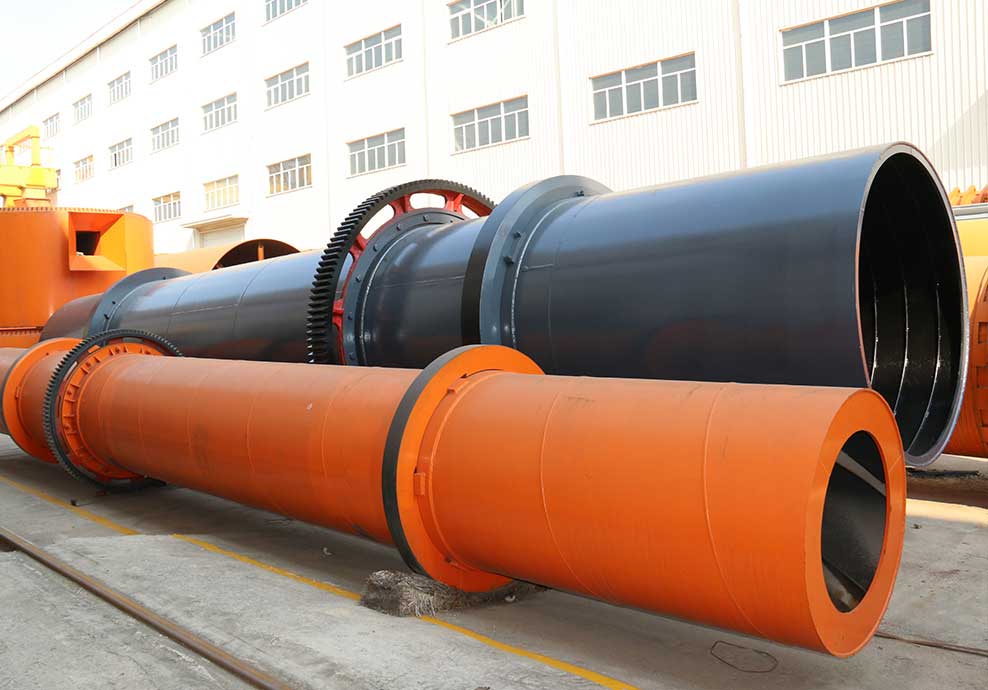

矿渣烘干机

矿渣烘干机

【规格】:Φ1.2×8.0m-Φ3.6×28m

【生产能力】:1.9-76.0t/h

【应用领域】:用于选矿、建材、冶金、化工等部门烘干一定湿度或粒度的物料。

【适用物料】:河沙、铜矿石、磁黄铁矿、赤铁矿、褐铁矿、钼矿石、金矿石、铁矿石、石灰石、粘土等

销售热线:0371-6777 2626

矿渣烘干机简介

矿渣烘干机是专业用于烘干矿渣的设备,是用于人工作业干燥领域的首选设备,在人工干燥的行业中,矿渣烘干机是理想的将物料的水分蒸发至1%以下的设备,而且是具有高效作业、节省动力的特点,让用户获得实实在在的经济效益,该设备独特的经济价值,成为矿山矿渣作业不可替作的设备。矿渣烘干机不仅仅可以用于铁渣,铜渣,钢渣,水渣等矿渣的烘干,还可以用于煤泥,粉煤灰,石英砂,沙子烘干等各种非金属的烘干。

矿渣烘干机

矿渣烘干机工作原理

矿渣烘干机全套系统由三大部分组成:供热系统、热交换系统和通风除尘系统。供热系统部分采用热风炉技术,热力充足、传热效果好、结构简单;热交换系统即为三层烘干滚筒,筒体内扬料板交错排列成螺旋形,反复扬撒物料,热交换效率极高;通风除尘系统即需配备除尘器,由于矿渣物料颗粒细、密度轻,干燥后在负压状态下,易被气流带走,导致流体介质发生变化,且含尘气体水份较大,防止被引风系统吸出排入大气造成资源浪费及环境污染,由除尘器统一收尘。改系统工作流程如下:湿物料由供料装置进入三层滚筒的内层,实现顺流烘干, 物料在内层的抄板下不断抄起、散落呈螺旋行进式实现热交换,物料移动至内层的另一端进入中层,进行逆流烘干,物料在中层不断地被反复扬进,呈进两步退一步的行进方式,物料在中层既充分吸收内层滚筒散发的热量,又吸收中层滚筒的热量,同时又延长了干燥时间,物料在此达到最佳干燥状态。物料行至中层另一端而落入外层,物料在外层滚筒内呈矩形多回路方式行进,达到干燥效果的物料在热风作用下快速行进排出滚筒,没有达到干燥效果的湿物料因自重而不能快速行进,物料在此矩形抄板内进行充分干燥,由此达到干燥效果,完成干燥过程。排出的含尘湿气经过除尘设备统一收尘。

矿渣烘干机设备的用途以及特点

1、生产出的物料可以与石膏、水泥熟料进行一起加工,做成水泥的原料,还可以做成专业的特殊玻璃、复合肥、陶瓷、铸造石等领域的原料.

2、将这些物料进行加工利用以后,不但可以解决对空气和地下水的污染,还可以解决由于长时间堆放对场地占用的问题.

3、采用先进的自然界中两中物质温度不同,热空气会将液态水变成气体的原理,配合筒体专业的各种不同功能的区间,进行快速作业的先进一体化工作设备.

4、适合干燥湿、高湿、中湿的不同水分含量的物料,适合用于不同物料的干燥作业,而且可以选择不同设备的配套方式。

矿渣

矿渣烘干机结构

矿渣烘干机生产线设备主要由回转筒体、引风设备、高速打散设备、扬料板,自清扫装置、传动装置,输送设备、热风设备、减速机、支撑装置及密封装置等部件组成。全套烘干设备设计合理,制作精良,性能稳定、工艺先进、产量高,能耗低,占地面积小、机械化程度高等优点。

在矿渣烘干过程中,烘干温度大于500℃,矿渣由玻璃体转化为晶体,其易磨性降低,活性降低,且温度越高,这种情况越严重。机械研发的新型矿渣烘干机并不单是为了烘干而烘干,烘干是为了提高粉磨效率,提高生产效率,从而获得更大的利益。而矿渣就是利用自身活性,温度若太高,活性就会被破坏,也就会影响到客户的长远的最终的潜在的根本利益。洋红星机械研发的矿渣专用烘干机就是在保证温度,活性不被破坏的情况下,对物料进行快速高效烘干。提高了烘干质量,也使矿渣的活性达到最优。

矿渣

河南郑州矿渣烘干机生产厂家中当属红星机器,其矿渣烘干机价格合理,客户遍布世界各地。

矿渣烘干机技术参数

规格(m)
(直径×长度)
筒体容积
(m³)
生产能力
(t/h)
安装斜度
(%)
最高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135

间接传热烘干机

    筒径×筒长   项目 外筒内径(mm) 内筒内径(mm) 筒体长度(m) 筒体容积(m³) 筒体斜度 扬料板型式 最高进气温度(℃) 外形尺寸(m)
Φ1.5×15m 1500 500 15 20.27 3-5% 升举式 850 16.2×2.7×2.7
Φ1.5×17m 17 22.97 18.2×2.7×2.7
Φ1.5×19m 19 25.68 20.0×2.9×2.9
Φ1.8×21m 1800 650 21 35.91 3-5% 升举式 850 22.5×2.7×2.7
Φ1.8×23m 23 39.33 24.5×2.9×2.9
Φ1.8×25m 25 42.75 26.5×2.9×2.9
Φ2.2×21m 2200 800 21 58.10 3-5% 升举式 850 ----
Φ2.2×23m 23 63.61
Φ2.2×25m 25 69.15
