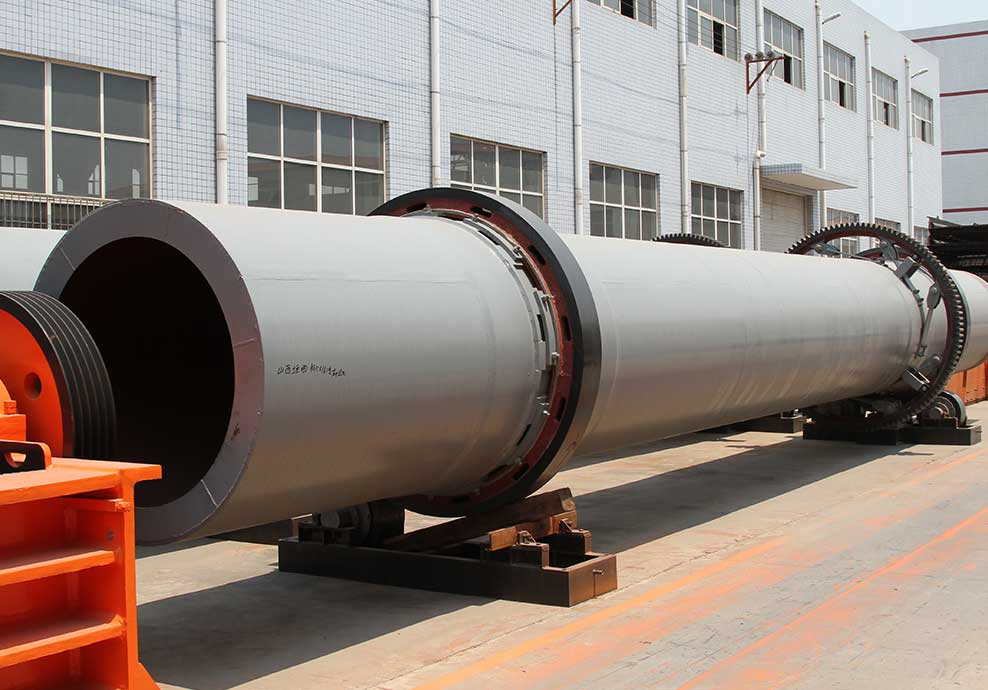

回转烘干机

回转烘干机

【规格】:Φ1.2×8.0m-Φ3.6×28m

【生产能力】:1.9-76.0t/h

【应用领域】:用于选矿、建材、冶金、化工等部门烘干一定湿度或粒度的物料。

【适用物料】:河沙、铜矿石、磁黄铁矿、赤铁矿、褐铁矿、钼矿石、金矿石、铁矿石、石灰石、粘土等

销售热线:0371-6777 2626

回转烘干机简介

回转烘干机在传统单筒回转式烘干机结构的基础上进行了大幅度的突破和创新。从烘干机理上看,物料与热气流的交换更加充分、更为科学合理,各项热工指标达领先水平。适应粘土、石膏、煤、矿渣、煤矸石、混合料、干混砂浆、黄砂、铁粉等各种原材料的烘干,也适用于磷肥、复合肥生产中原料及冶金、化工等行业的各种散状物料的烘干。

回转烘干机图

回转烘干机是物料加热干燥装置。同轴套列的回转筒体中的物料由螺旋叶片和间断螺旋扬料板在内外筒体间折返和扬料过程中得到烘干。套筒套列结构使烘干机长度可成倍缩短,由于散热面大幅减少,以致热耗降低,而倍增的热交换面使热效大大提高。对不能触烟的物料,多筒式回转烘干机在内外筒中分别提供内烟管和环形烟管,各烟管间用径向烟道沟通,同样高效节能。不难看出,对热料和冷介质而言,则本机成为套筒式回转冷却机。

回转烘干机的技术特点

1、采用多组合式扬料装置

我公司设计生产的回转烘干机在扬料装置系统上作了多方面的技术革新,采用了新型多组合式扬料装置,克服了传统烘干机的“风洞”现象,热效率高,煤耗降低20%左右。

2、适用多种燃烧炉使用:高温沸腾炉,磨煤喷粉炉以及人工加煤炉。

3、传动大小齿轮采用销柱可换齿轮,取代了传统的铸钢齿轮,节约成本投资,又大大降低了维修费用和时间。

4、采用集中控制系统,可实现大型企业微机中央监控管理。

回转烘干机图

回转烘干机内部结构改造升级

1、回转烘干机加设中心X形扬料板,减少热空洞,延长物料停留时间,提高热交换效率,减少高温气体的流失。

2、回转烘干机将进料端螺旋输送叶片去掉,改为三角形筋板,可用厚6mm钢板制作,短直角边高度与进料端挡圈同高度,并焊牢,长直角边长度为800mm,与烘干内筒焊牢,间隔50mm焊一圈,自然形成1个锥形进料器。其作用是减缓物料在高温带流速,并充分吸收热量,提高热交换率,并能够降低烘干机前端温度,避免烧坏筒体及挡料圈。

3、改造进料管角度,只要不影响进料,尽可能将下料筒提高,以上端不与烘干机挡料圈接触为宜,但伸入筒体内部不可过长,可控制落料点离挡料圈200mm以内。以防前端无料,温度过高烧坏挡料圈与筒体,下料溜管提高后,既有利于高温气体的流通又防止烧坏溜管,物料自然下落形成料幕,与高温气体直接接触,热交换率提高。

4、改造机尾低温烘干带约筒体长度l/3处的L形扬料板,一般L形扬料板都是垂直90°固定,可周圈依次按30、90、120的角度焊接。这样通过烘干机旋转,扬料板在不同的空间高度扬料分布面积大,热交换率高。

回转烘干机图

我厂回转烘干机采用新型扬料板装置,具有导向、均流、扬料等多项功能,能使物料在烘干机径向截面全面均布,料幕成为薄、均、全的状态,完全接触热气流,达到充分利用热能的目的。我厂烘干机选用合理的运行参数,煤耗量和电耗量一般烘干机降低10-15%以上,台时产量提高10-15%以上,已在水泥和选矿企业得到了广泛的应用。

河南郑州回转烘干机生产厂家中当属红星机器,其回转烘干机价格合理,客户遍布世界各地。咨询电话:0371-67772626.

回转烘干机技术参数

规格(m)
(直径×长度)
筒体容积
(m³)
生产能力
(t/h)
安装斜度
(%)
最高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135

间接传热烘干机

    筒径×筒长   项目 外筒内径(mm) 内筒内径(mm) 筒体长度(m) 筒体容积(m³) 筒体斜度 扬料板型式 最高进气温度(℃) 外形尺寸(m)
Φ1.5×15m 1500 500 15 20.27 3-5% 升举式 850 16.2×2.7×2.7
Φ1.5×17m 17 22.97 18.2×2.7×2.7
Φ1.5×19m 19 25.68 20.0×2.9×2.9
Φ1.8×21m 1800 650 21 35.91 3-5% 升举式 850 22.5×2.7×2.7
Φ1.8×23m 23 39.33 24.5×2.9×2.9
Φ1.8×25m 25 42.75 26.5×2.9×2.9
Φ2.2×21m 2200 800 21 58.10 3-5% 升举式 850 ----
Φ2.2×23m 23 63.61
Φ2.2×25m 25 69.15
