摇床

摇床介绍

摇床是用于选别细粒物料的重力选矿设备，摇床广泛应用于选别锡、钨、金银、铅、锌、钽、铌、铁、锰、钛铁和煤等。我厂生产摇床历史悠久，并不断开发创新，从直条床面摇床基础上发展到单曲波床面摇床（上世纪70年代）；到双曲波床面摇床（上世纪90年代），使摇床的处理量、回收率和富集比都有大幅度的提高。国内主要产地在河南红星，上世纪70年代河南红星开始生产摇床，现在已经成为全球摇床的主要生产地。

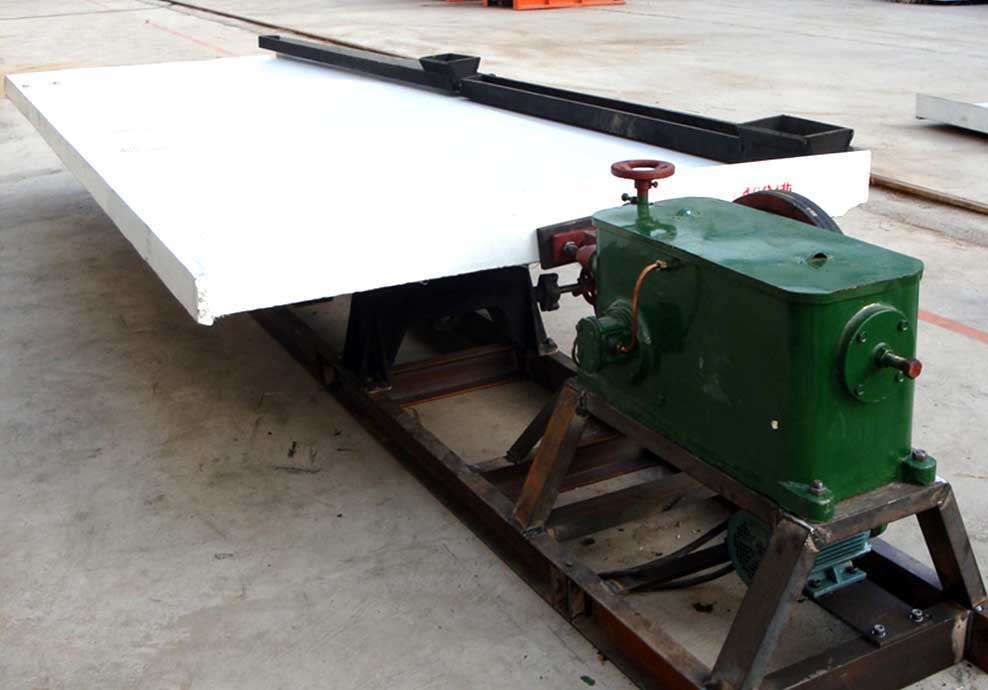

摇床实拍图

摇床主要结构

摇床主要由床头、电动机、调坡器、床面、矿槽、水槽、来复条以及润滑系统等八个部分组成床面的纵向往复运动是通过曲柄连杆式传动机构来实现的。摇床的电动机通过皮带传动使大皮带轮带动曲轴旋转摇杆随之作上、下 运动，摇杆向下运动时，肘板推动后轴和往复杆向后移动，弹簧受到压缩床面是通过联动座和往复杆相连的，所以此时亦使床面作后退运动，当摇杆向上运动时，由于受到弹簧的伸张力推动，床面随之向前运动。

摇床性能优势

河南红星机器是一家专业生产选矿设备的矿山机械厂家，它生产的摇床可以不用药剂、耗能低、选矿效果好、便于用户管理等诸多优点，具有较高的性价比。

摇床应用范围

摇床可用于粗选、精选、扫选等不同作业，选别粗砂(2-0.5mm)、细砂(0.5-0.074mm)、矿泥(-0.074)等不同粒级。也可用于选别铁、锰矿石和煤。当处理钨、锡等矿石时，摇床的有效回收粒度范围为2-0.22毫米。

摇床 技术参数

名 称		粗砂摇床	细砂摇床	矿泥摇床
床面尺寸	长度（mm）	4450	4450	4450
	传动端宽（mm）	1855	1855	1855
	精矿端宽（mm）	1546	1546	1546
最大给矿粒度（mm）		2	0.5	0.15
给矿量（t/d）		30-60	10-20	15-25
给矿浓度(%)		25-30	20-25	15-25
行程（mm）		16-22	11-16	8-16
频率(f)		45-48	48-53	50-57
床面清洗水量（t/d）		80-150	30-60	10-17
床面横向坡度(°)		2.5-4.5	1.5-3.5	1-2
床面纵向坡度(%)		1.4	0.92	----
床面尖灭角(°)		32-42	40	42
选矿面积（㎡）		7.6	7.6	7.6
床面长度比		2.6	2.6	2.6
床面端面形状		矩形	锯齿形	三角形
电机功率(kw)		1.1	1.1	1.1
传动机构		偏心连杆机构
