直线振动筛

直线振动筛

进料粒度:≤200-≤300mm

生产能力:10-600t/h

筛面层数:1-4层

适用物料:石英石、河卵石、方解石、白云石、花岗岩、玄武岩、铁矿石、石灰石、辉绿岩

服务热线:0371-67772626

获取优惠报价

型号齐全可定制,欢迎来厂参观试用机器

  • 60s急速应答
  • 30min答复
  • 24h免费定制方案

国家环保标准

我公司生产的ZSG系列直线振动筛具有稳定可靠、消耗少、噪音低、寿命长、振型稳、筛分效率高等优点,是一种效能高新型的筛分设备,该振动筛广泛用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工等行业。

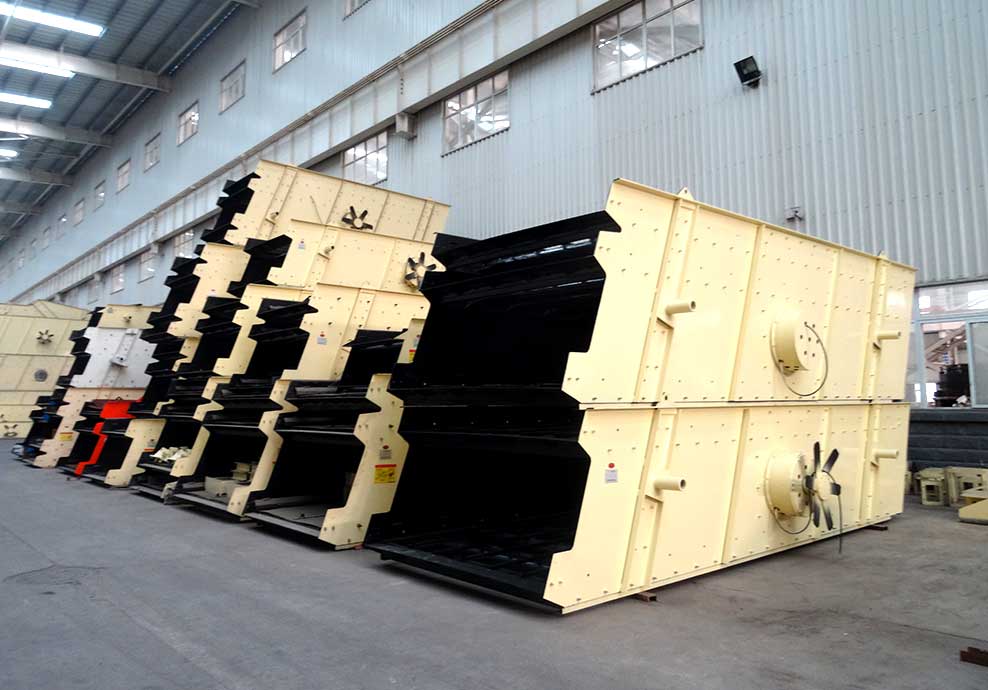

直线振动筛图片

直线振动筛

直线振动筛图片

直线振动筛工作原理

直线振动筛也是采用惯性激振器来产生振动的,直线振动筛振源有电动机带动激振器,激振器有两个轴,每个轴上有一个偏心重(图2-1),而且以相反方向旋转,故又称双轴直线振动筛,由两齿轮啮合以保证同步。当两个带偏心重的圆盘转动时,两个偏心重产生的离心力F,在x 轴的分量互相抵消,在y轴的分量相加,其结果在y轴方向产生一个往复的激振力,使筛箱在y 轴方向上产生往复的直线轨迹振动。

直线振动筛结构
图 2-1 直线振动筛筒式激振器

当直线振动筛振源采用振动电机时,必须布置二台,其轴线与直线振动筛纵向轴线方向一致(不平行,具有一夹角)。二台振动电机对称布置在筛箱的上方、下部和两侧均可以。其直线振动筛工作原理可以参见图2-2。详细参考直线振动筛网

直线振动筛工作原理示意
图 2-2 直线振动筛工作原理示意图
(a)合力大;(b)合力为0

直线振动筛的筛面倾角通常在8°以下,筛面的振动角度一般为45°,筛面在激振器的作用下作直线往复运动。颗粒在筛面的振动下产生抛射与回落,从而使物料在筛面的振动过程中不断向前运动。物料的抛射与下落都对筛面有冲击,致使小于筛孔的颗粒被筛选分离。筛子的筛分效率及生产能力(处理量)同筛面的倾角、筛面的振动角度、物料的抛射系数有关。为了保证筛分效率高、筛子的生产量大,必须选择合适的Ky(抛射系数)值,同圆振筛选定Ky值的方法相同。图2-3为 直线振动筛工作原理图,筛面上的颗粒产生抛射条件是由aygcosβ令这时的角φ为开始抛射角φl,则

直线振动筛计算公式

直线振动筛性能优势

直线振动筛具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。

筛分目数400目,可筛分出4种不同粒度的物料,筛机设计,精巧和容易装配,一人即可操作筛机。

较大筛选面积和效能高益处理能力,独特之筛网结构设计,方便和快速更换筛网,其母网完全支撑细网,因此细网可独得较长之寿命,而降低细网耗材使用,可降低诸多成本。

直线振动筛用户现场拍摄

直线振动筛用户现场拍摄图

直线振动筛优惠报价

红星机器专业矿山设备生产厂家,历经几十载,走心制造高品质设备,设备定价合理,可以选择线上、线下两种模式购买,不纯在中间商和多余环节,具体直线振动筛优惠报价可随时在线免费了解,都有专门负责设备的经理介绍,而且红星有专业团队免费到生产现场配合生产线安装、调试,节省不少成本。

红星机器车间实拍图

红星机器车间实拍图

红星售后服务

红星售后服务

直线振动筛价格详细咨询0371-67772626

河南直线振动筛生产厂家地址:郑州-国家高新技术产业开发区檀香路8号

直线振动筛 技术参数

型号 筛面
规格
筛面
层数
筛孔
尺寸
进料
粒度
处理量 电机
功率
总重量 振动频率 双振幅 筛面
倾角
外形尺寸
(长×宽)(mm) (mm) (mm) (t/h) (kw) (kg) (hz) (mm) (°) 长×宽×高(mm)
ZSG1237 3700×1200 1 4-50 ≤200 10-100 5.5×2 2250 16 6-8 15 3800×2050×1920
2ZSG1237 3700×1200 2 4-50 ≤200 10-100 5.5×2 3345 16 6-8 15 3800×2050×2200
ZSG1443 4300×1400 1 4-50 ≤200 10-150 5.5×2 4100 16 6-8 15 4500×3040×2500
2ZSG1443 4300×1400 2 4-50 ≤200 10-150 5.5×2 4900 16 6-8 15 4500×3040×2700
3ZSG1443 4300×1400 3 4-50 ≤200 10-150 5.5×2 5870 16 6-8 15 4500×3040×2820
2ZSG1548 4800×1500 2 5-50 ≤200 15-200 7.5×2 5836 16 8-10 15 4800×3140×2814
3ZSG1548 4800×1500 3 5-50 ≤200 15-200 7.5×2 6900 16 8-10 15 4799×3140×3014
2ZSG1848 4800×1800 2 5-50 ≤300 50-500 7.5×2 6489 16 8-10 15 4799×3440×2814
3ZSG1848 4800×1800 3 5-50 ≤300 50-500 7.5×2 7750 16 8-10 15 4799×3440×3014
4ZSG1848 4800×1800 4 5-50 ≤200 50-500 11×2 8300 16 8-10 15 4799×3440×3503
2ZSG1860 6000×1800 2 5-150 ≤300 80-600 11×2 9950 16 8-10 15 6000×3440×3326
