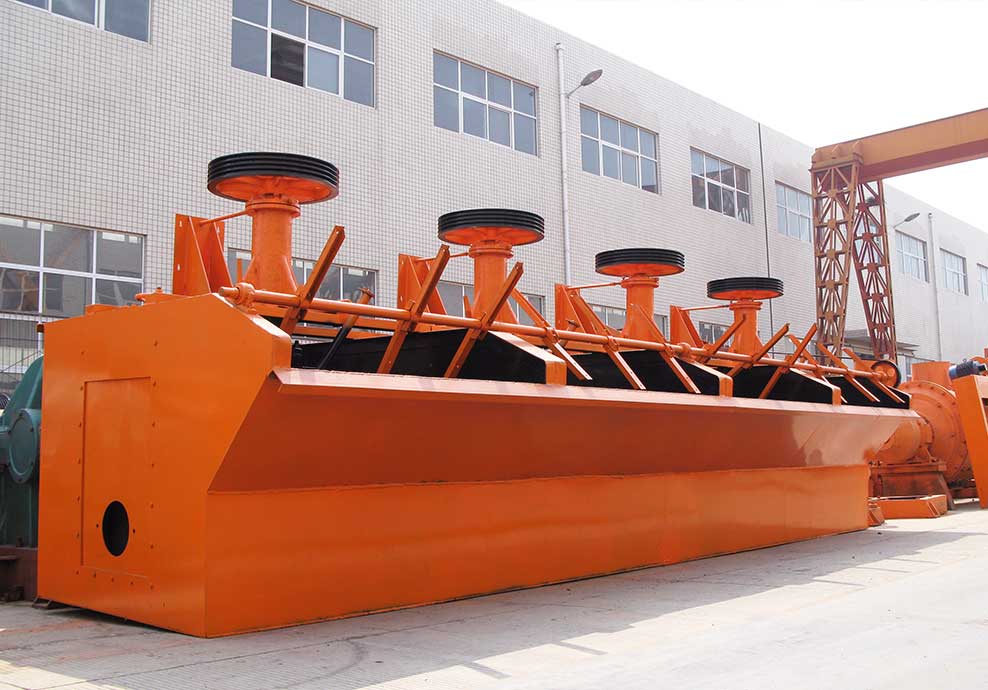

充气搅拌式浮选机

充气搅拌式浮选机

有效容积:0.35-20m3

生产能力:0.18-20m3/min

电机功率:1.5-37kw

适用物料:河金矿石、铁矿石、铜矿石、钼矿石、铝矿石、铅矿石、滑石、煤萤石、铝矾土、钾长石、石英石等

服务热线:0371-67772626

获取优惠报价

型号齐全可定制,欢迎来厂参观试用机器

  • 60s急速应答
  • 30min答复
  • 24h免费定制方案

国家环保标准

 充气搅拌式浮选机是红星机器研发的新型浮选设备,该设备相对传统浮选机具有新颖的结构,工作原理更为合理,且操作简单,对矿物的回收率显著提高,具有较好的应用体验,已经推出,便受到热捧,且客户反馈均是正面的。

充气搅拌式浮选机

充气搅拌式浮选机结构

充气搅拌式浮选机由两槽组成一个机组,每槽容积7m3,两槽体背靠背相连。其主要部件是主轴、叶轮、盖板、中心筒、循环筒、钟形物和总风筒等。其中心筒上部的给气管和总风筒与鼓风机相连,中心筒下部与循环筒相连。钟形物安装在中心筒下端。盖板与循环筒相连,循环筒与钟形物之间的环形空间供循环矿浆用,钟形物具有导流作用。

充气搅拌式浮选机

充气搅拌式浮选机工作特点

充气搅拌式浮选机除具有一般叶轮式机械搅拌型浮选机相似的结构外,还设有矿浆垂直循环筒。由于矿浆通过循环筒和叶轮形成的垂直大循环而产生的上升流,把粗矿物和比重大的矿物提升到浮选槽的中上部,消除矿浆在浮选机内出现分层和沉砂现象。同时,由鼓风机压入的低压空气,经叶轮和盖板叶片作用,均匀地弥散在整个浮选槽中,有利于矿物与气泡充分接触。另外,矿化气泡随垂直循环流上升,进入在槽子上部的平静分离区后,使不可浮的脉石与矿化气泡分离,并且矿化气泡进入泡沫层路程较短。

充气搅拌式浮选机由于机械搅拌器只起搅拌和分散气流的作用,空气是靠外部风机压入,矿浆充气与搅拌分开,因此,它与一般机械搅拌式浮选机相比,具有如下特点:

1、采用外部特设的鼓风机供气,可以根据工艺需要调节充气量,且充气量的调节范围较大。

2、叶轮只用于循环矿浆和弥散空气,所以叶轮转速较低,磨损较小。同时,充气量可按一定工艺需要保持恒定,因而矿浆液面比较平稳,易形成稳定的泡沫层,有利于提高浮选指标。

充气搅拌式浮选机

充气搅拌式浮选机应用实例

某铜选厂浮选系统原采用普通浮选机选硫,该机在生产运行中充气量小和液面翻花严重,泡沫层稀薄,选硫效果不理想,作业回收率仅为50%左右,尾矿中硫损失较大。后该厂更换了机型,选用红星充气搅拌式浮选机,多年的生产实践证明:该浮选机有较合理的搅拌系统,液面稳定,充气性能好,泡沫层厚,浮选效率较高,对该选厂回收精矿产率大的浮选工艺较为适应。选硫作业回收率提高10%左右,硫理论回收率提高2%~30%,取得了较好的经济效益。并且它机芯结构简单,便于维修和管理。可以说,红星机器此款浮选机在该铜选厂应用良好。

以上简单介绍了红星充气搅拌式浮选机的结构及工作特点,并结合实例讲述了该机的良好应用,上述实例也充分说明了充气搅拌式浮选机较传统浮选机在使用上的优越性,可以说,该机是传统浮选机的升级版,各方面性能更加完善,回收率更高,欢迎莅临选购。

充气搅拌式浮选机价格咨询热线:0371-67772626

充气搅拌式浮选机厂家地址:河南省郑州市高新区檀香路8号河南红星矿山机器有限公司

充气搅拌式浮选机 技术参数

类别 规格型号 有效容积(m³) 处理能力(m³/min) 主轴     刮板 槽体尺寸(长×宽×高)(m) 单槽重量(t)
功率(kw) 转速(r/min) 转速(r/min) 功率(kw)
XJK型浮选机 XJK-0.35 0.35 0.18-0.4 1.5 483 25 1.1 0.7×0.7×0.7 0.5
XJK-0.62 0.62 0.3-0.9 3.0 400 25 1.1 0.90×0.82×0.85 1.0
XJK-1.1 1.1 0.6-1.6 5.5 330 25 1.1 1.1×1.1×1 1.4
XJK-2.8 2.8 1.5-3.5 11 280 25 1.1 1.75×1.6×1.1 2.5
XJK-5.8 5.8 5-7 22 240 25 1.5 2.2×2.2×1.2 3.6
SF型浮选机 SF-0.37 0.37 0.2-0.4 1.5 386 25 1.1 0.7×0.7×0.75 0.5
SF-0.7 0.7 0.3-0.9 3 400 25 1.1 0.9×0.82×0.95 1.0
SF-1.2 1.2 0.6-1.6 5.5 330 25 1.1 1.1×1.1×1.1 1.9
SF-2.8 2.8 1.5-3.5 11 268 25 1.1 1.75×1.6×1.15 2.6
SF-4 4 2-4 15 220 25 1.5 1.85×2.05×1.2 2.9
SF-8 8 4-8 30 191 25 1.5 2.2×2.9×1.4 4.2
SF-10 10 5-10 30 191 25 1.5 2.2×2.9×1.7 4.5
SF-20 20 5-20 30×2 191 25 1.5 2.85×3.8×2 9.9
JJF型浮选机 JJF-2 2 1-3 7.5 443 25 1.5 1.4×1.4×1.1 1.7
JJF-4 4 2-4 11 305 25 1.5 1.6×2.15×1.25 2.4
JJF-8 8 4-8 22 233 25 1.5 2.2×2.9×1.4 4.5
JJF-10 10 5-10 22 233 25 1.5 2.2×2.9×1.7 4.9
JJF-16 16 5-16 30 180 25 1.5 2.85×3.8×1.7 8.0
JJF-20 20 5-20 37 180 25 1.5 2.9×3.8×2.0 10.5
