复合式破碎机工作原理及结构

复合式破碎机也叫复合式破碎机、立式复合破，对硬性物料有着效能高的破碎能力，特别是在机制砂石料和金属矿石的应用中较为广泛，也是各类砂石生产线中一种理想型二级破碎设备，接下来，红星为您详细介绍复合式破碎机，工作原理、性能、价格等等，并附上详细的结构图供大家参考。

复合式破碎机客户来厂免费咨询，直接选购、价格更实惠

可点击在线免费咨询来厂近距离参观

复合破碎机图片

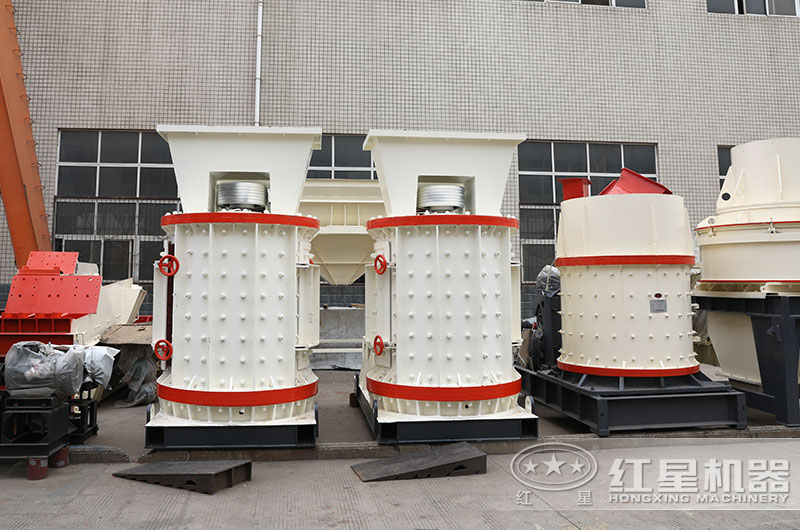

复合破碎机实拍图

[1500复合破碎机](https://www.hxpsj.cn/news/7049.html "1500复合破碎机")，产量30-80吨/小时

立式强力复合破，新款设备、产量高、节能环保

复合破碎机性能优势

效能高高产：复合破碎机在运行中可以轻松处理中、高硬度石料，兼具了细碎和粗磨双重功效，物料通过量大，通过速度快，并且采用石打石破碎原理，减少了破碎过程中的摩擦，破碎所得的成品粒度非常均匀，颗粒完整。

节能、省成本：适应能力强，受物料水分含量影响小，可以处理含水量较高石料，且不会出现堵塞，整个流程下来可以节能大概30%以上，节能降耗效果好，节省一笔投资成本。

绿色环保：复合破碎机采用特别结构设计，密封性能好，粉尘污染少，而且工作噪声低于75分贝，守护绿水蓝天，共赴绿色发展。

复合破碎机客户现场实拍图

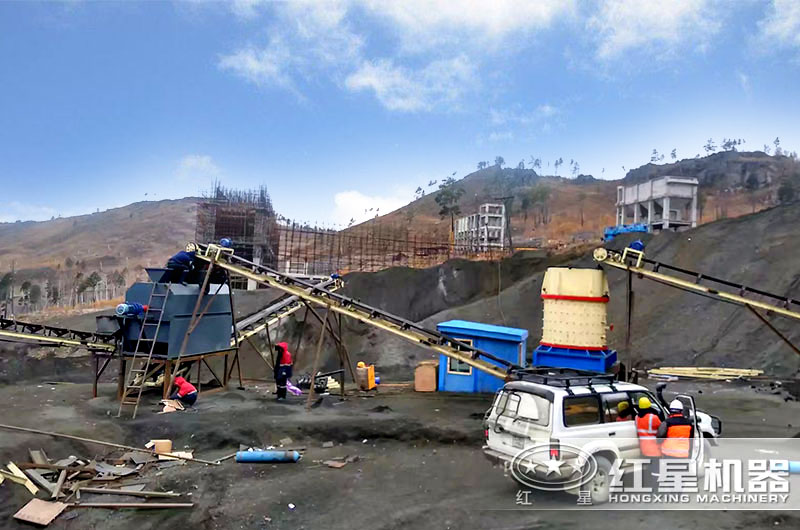

山西客户现场，碎煤生产线

复合破碎机优惠报价单，随时了解

红星机器厂家位于河南郑州，成立近40年，先后成立了多家分厂，有大型的矿山设备生产、检测地，以及齐全的大型机械生产设施，拥有专业的设备研发、生产团队，设备的制造更走心，而且有专业人员的层层检验，合格的才能进入市场，设备质量可靠，同时红星还是直销型的企业，在选购设备时，跳过了很多复杂的中间环节，价格更优惠，欢迎大家前来咨询选购。

选购一台复合破碎机多少钱，可点击报价咨询了解，随时有经理提供优惠报价单，也可以直接来到红星厂区进行实地参观、面对面选购，有专车接送。

用户来厂参观选购

下雨天也阻挡不了我们竭诚为您服务的心，24小时在线

复合破碎机发货中，一次购6台设备

复合破碎机工作原理

块状矿石由进料斗落入上破碎腔内上甩料盘上，借助甩料盘的离心力将物料抛向筒体的内壁，与安装在内壁上的反击板猛烈碰撞，互相撞击，使之破碎或产生大量发丝裂纹，接着物料进入锥形转子腔后，在锥形空间呈螺旋状下落，经冲压、挤压，使已有裂纹的矿石进一步被破碎，从而提高破碎效率。

然后从锥形转子腔内落下的物料进入下破碎腔内，以借助甩料盘的离心力将物料进一步破碎成小颗粒，进入圆柱形转子腔体内，对已被破碎的物料进行磨削，使物料进一步细碎，直到破碎成所要求的粒度。

复合破碎机工作原理图

复合式破碎机的结构

复合式破碎机结构如图所示。

立式复合破碎机结构示意图

1—进料斗；2—机盖；3—主轴；4—筒体；5—上转子；

6—下转子；7—底盘；8—机座；9—带轮；

10—下料斗；11—张紧装置；12—电动机

机体内两个破碎腔———上破碎腔和下破碎腔，上破碎腔内有锥形转子，下破碎腔内有圆柱形转子。

复合破碎机应用领域，成品粒型好

复合破碎机型号

规格	处理能力(t/h)	电机功率(kw)
800	5-15	4P 30
1000	10-30	4P 55
1250	17-60	6P 132
1500	25-80	8P 160
1750	30-100	8P 200
