水泥生产线设备工艺流程

水泥生产线设备工艺流程

全国24小时销售热线0371-67772626 在线咨询

水泥生产线介绍

水泥生产线是一条复杂的生产专业生产水泥的生产线。该条生产线主要由破碎及预均化、生料制备均化、预热分解、水泥熟料的烧成、水泥粉磨包装等过程构成,每一个过程都是独立且又相互联系的整体。

水泥生产线

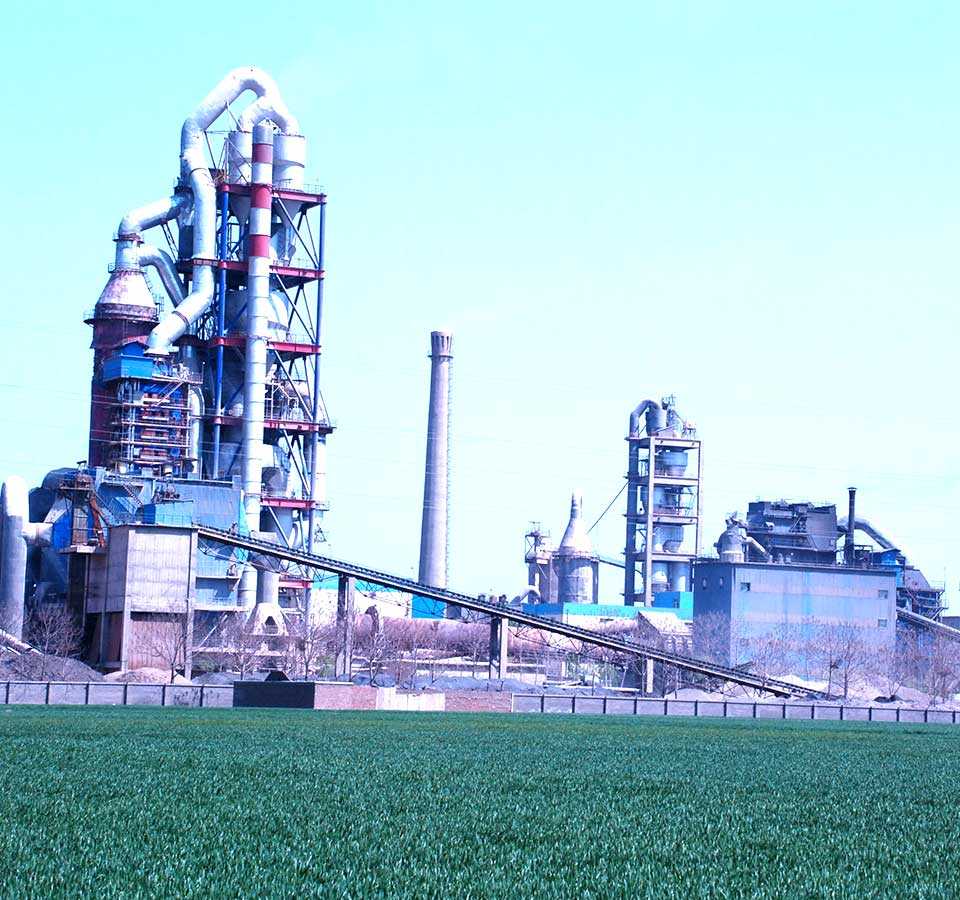

水泥生产线用户现场

水泥生产线用户现场

水泥设备包含机械

水泥设备包括:水泥回转窑、旋风预热器、篦式冷却器等。

水泥回转窑是煅烧水泥熟料的主要设备,已被广泛用于水泥、冶金、化工等行业。该设备由筒体、支承装置、带挡轮支承装置、传动装置、活动窑头、窑尾密封装置、燃烧装置等部件组成,该回转窑具有结构简单,运转可靠,生产过程容易控制等特点。

旋风预热器适于各种窑型配套使用(见目录中所列),在转化、消化引进日本川崎日产800吨、日产1000吨水泥熟料的主要设备基础上,研制了日产500吨、2000吨带分解炉的五级悬浮预热器。预热器可广泛应用于大中小水泥厂设备的新建和改造。

篦式冷却机是一种骤冷式冷却机,其原理是:用鼓风机吹冷风,将铺在篦板上成层状的熟料加以骤冷,使熟料温度由1200℃骤降至100℃以下,冷却的大量废气除入窑作二次风。

水泥生产工艺流程(水泥厂设备流程)图

水泥生产工艺流程图

水泥生产工艺流程

1、 破碎及预均化

(1)破碎水泥生产过程中,大部分原料要进行破碎,如石灰石、黏土、铁矿石及煤等。石灰石是生产水泥用量很大的原料,开采后的粒度较大,硬度较高,因此石灰石的破碎在水泥机械的物料破碎中占有比较重要的地位。

(2)原料预均化预均化技术就是在原料的存、取过程中,运用科学的堆取料技术,实现原料的初步均化,使原料堆场同时具备贮存与均化的功能。

颚式破碎机

颚式破碎机

2、生料制备

水泥生产过程中,每生产1吨硅酸盐水泥设备至少要粉磨3吨物料(包括各种原料、燃料、熟料、混合料、石膏),据统计,干法水泥生产线粉磨作业需要消耗的动力约占全厂动力的60%以上,其中生料粉磨占30%以上,煤磨占约3%,水泥粉磨约占40%。因此,合理选择粉磨设备和工艺流程,优化工艺参数,正确操作,控制作业制度,对保证产品质量、降低能耗具有重大意义。

3、生料均化

新型干法水泥生产过程中,稳定入窖生料成分是稳定熟料烧成热工制度的前提,生料均化系统起着稳定入窖生料成分的最后一道把关作用。

球磨机发货现场

球磨机、烘干机发货现场

烘干机

4、预热分解

水泥机械把生料的预热和部分分解由预热器来完成,代替回转窑部分功能,达到缩短回窑长度,同时使窑内以堆积状态进行气料换热过程,移到预热器内在悬浮状态下进行,使生料能够同窑内排出的炽热气体充分混合,增大了气料接触面积,传热速度快,热交换效率高,达到提高窑系统生产效率、降低熟料烧成热耗的目的。

(1)物料分散

换热80%在入口管道内进行的。喂入预热器管道中的生料,在与高速上升气流的冲击下,物料折转向上随气流运动,同时被分散。

(2)气固分离

当气流携带料粉进入旋风筒后,被迫在旋风筒筒体与内筒(排气管)之间的环状空间内做旋转流动,并且一边旋转一边向下运动,由筒体到锥体,一直可以延伸到锥体的端部,然后转而向上旋转上升,由排气管排出。

(3)预分解

预分解技术的出现是水泥设备煅烧工艺的一次技术飞跃。它是在预热器和回转窑之间增设分解炉和利用窑尾上升烟道,设燃料喷入装置,使燃料燃烧的放热过程与生料的碳酸盐分解的吸热过程,在分解炉内以悬浮态或流化态下迅速进行,使入窑生料的分解率提高到90%以上。燃料大部分从分解炉内加入,少部分由窑头加入,减轻了窑内煅烧带的热负荷,延长了衬料寿命,加上燃料与生料混合均匀,燃料燃烧热及时传递给物料,使燃烧、换热及碳酸盐分解过程得到优化。因而具有优质、高效、低耗等一系列优良性能及特点。


5、水泥熟料的烧成

生料在旋风预热器中完成预热和预分解后,下一道工序是进入回转窑中进行熟料的烧成。

在回转窑中碳酸盐进一步的迅速分解并发生一系列的固相反应,生成水泥熟料中的等矿物。随着物料温度升高近时,等矿物会变成液相,溶解于液相中的 和 进行反应生成大量 (熟料),熟料烧成后,温度开始降低。最后由水泥熟料冷却机将回转窑卸出的高温熟料冷却到下游输送、贮存库和水泥机械所能承受的温度,同时回收高温熟料的显热,提高系统的热效率和熟料质量。

6、水泥粉磨

水泥机械是水泥制造的最后工序,也是耗电很多的工序。其主要功能在于将水泥熟料(及胶凝剂、性能调节材料等)粉磨至适宜的粒度(以细度、比表面积等表示),形成一定的颗粒级配,增大其水化面积,加速水化速度,满足水泥浆体凝结、硬化要求。

7、水泥包装

水泥出厂有袋装和散装两种发运方式。
