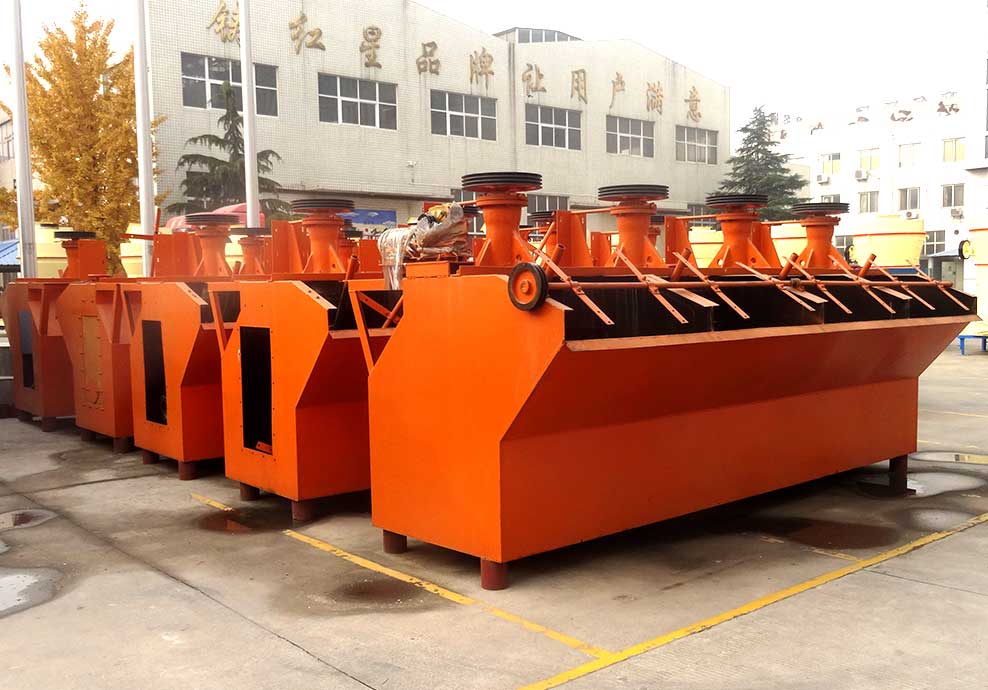

红星机器喷射式浮选机

红星机器喷射式浮选机

性能
  • 有效容积:0.35-20m³

    生产能力:0.18-20m³/min

    电机功率:1.5-37kw

  • 适用物料:河金矿石、铁矿石、铜矿石、钼矿石、铝矿石、铅矿石、滑石、煤萤石、铝矾土、钾长石、石英石等

销售热线:0371-6777 2626 在线咨询

红星机器喷射式浮选机简介

近年来,矿山开采业的迅速发展带动了矿山机械制造业的不断进步。当前很多传统的矿山机械已经无法满足矿山行业的生产要求,需要不断的创新改进,河南红星矿山机器有限公司专业生产选矿设备,破碎设备、制砂设备等矿山机械,红星机器始终跟随时代的步伐,不断汲取创新科技,为客户生产最优质,最具生产力的矿山设备。今天主要为大家介绍红星机器喷射式浮选机。

浮选机

红星机器喷射式浮选机是红星机器厂家在传统搅拌式浮选机的基础上,并结合先进创新技术而研制生产的一种新型浮选机,既继承了机械搅拌式浮选机的优点,同时又在其不足之处加以改进优化,总之是一款质量可靠,性能优越,价格经济实惠,非常值得信赖的新型浮选机。

红星机器喷射式浮选机结构

红星机器喷射式浮选机由充气搅拌装置、槽体、刮泡机构、放矿装置、液面调整机构和用于矿浆循环的循环泵组成。

浮选机

红星机器喷射式浮选机工作原理

红星机器喷射式浮选机采用喷射原理和微泡析出原理实现矿浆充气和气泡矿化。矿浆进入浮选机第一槽箱后,与充气搅拌装置产出的气泡相遇后实现气泡矿化,未矿化的一部分直接流入浮选机的下一槽箱,另一部分经假底下部的循环矿浆口进入循环泵。经过循环泵加压后进入充气搅拌装置的混合室,从喷嘴处高速喷出。喷射流的抽吸作用下,在混合室形成负压,之后空气经吸气管进入混合室,经喷射流卷裹、剪切,被粉碎成气泡均匀分布在矿浆中,含气矿浆通过喉管由伞形分散器向斜下方射到浮选机假底,完成矿浆充气搅拌过程。疏水性矿粒完成矿化上升至液面,汇聚成泡沫层,由刮泡装置刮出并成为浮选精矿。未矿化的矿粒一部分经假底到浮选机槽底的循环矿浆口进入循环泵,经过加压后,再次通过充气搅拌装置实现分选过程,另一部分经两槽箱之间流通孔进入下一个槽箱进行重新分选。以上过程反反复复周而复始,直到最后亲水性矿物杂质从尾矿箱排出。

红星机器喷射式浮选机性能优势

1、传承了机械搅拌式浮选机的优点,延长了浮选机自身的使用寿命,能够保证浮选机长期在最佳工况下运行。

2、红星机器喷射式浮选机结构设计简单,占地面子非常小,并且便于掌握和操作;运行指标十分稳定,其维修量仅是传统浮选机的10%-20%。

浮选机

3、红星机器喷射式浮选机节电效益明显,每年单台浮选机可节电26.96万元。

4、红星机器喷射式浮选机能够有效增加浮选矿物的回收效益,为选矿企业带来更大的经济利益。

5、红星机器喷射式浮选机能够节约浮选药剂的效益,节省浮选药剂的成本。

6、红星机器喷射式浮选机具有很大的充气量并且易于调节,其过流部件的磨损非常小,能量消耗也极其低。

7、红星机器喷射式浮选机的浮选速度快,其处理能力是传统浮选机的2倍,大大的提高了矿物的浮选效果。

浮选机

红星机器厂家研发的这款喷射式浮选机结构和性能都是无可挑剔的,不仅能够有效提高矿物的浮选效果,而且还能延长设备寿命,节省企业成本,是选矿企业进行浮选工作的最佳之选。欢迎大家前来咨询选购!选购热线:0371-67772626。

红星机器喷射式浮选机技术参数

类别 规格型号 有效容积(m³) 处理能力(m³/min) 主轴     刮板 槽体尺寸(长×宽×高)(m) 单槽重量(t)
功率(kw) 转速(r/min) 转速(r/min) 功率(kw)
XJK型浮选机 XJK-0.35 0.35 0.18-0.4 1.5 483 25 1.1 0.7×0.7×0.7 0.5
XJK-0.62 0.62 0.3-0.9 3.0 400 25 1.1 0.90×0.82×0.85 1.0
XJK-1.1 1.1 0.6-1.6 5.5 330 25 1.1 1.1×1.1×1 1.4
XJK-2.8 2.8 1.5-3.5 11 280 25 1.1 1.75×1.6×1.1 2.5
XJK-5.8 5.8 5-7 22 240 25 1.5 2.2×2.2×1.2 3.6
SF型浮选机 SF-0.37 0.37 0.2-0.4 1.5 386 25 1.1 0.7×0.7×0.75 0.5
SF-0.7 0.7 0.3-0.9 3 400 25 1.1 0.9×0.82×0.95 1.0
SF-1.2 1.2 0.6-1.6 5.5 330 25 1.1 1.1×1.1×1.1 1.9
SF-2.8 2.8 1.5-3.5 11 268 25 1.1 1.75×1.6×1.15 2.6
SF-4 4 2-4 15 220 25 1.5 1.85×2.05×1.2 2.9
SF-8 8 4-8 30 191 25 1.5 2.2×2.9×1.4 4.2
SF-10 10 5-10 30 191 25 1.5 2.2×2.9×1.7 4.5
SF-20 20 5-20 30×2 191 25 1.5 2.85×3.8×2 9.9
JJF型浮选机 JJF-2 2 1-3 7.5 443 25 1.5 1.4×1.4×1.1 1.7
JJF-4 4 2-4 11 305 25 1.5 1.6×2.15×1.25 2.4
JJF-8 8 4-8 22 233 25 1.5 2.2×2.9×1.4 4.5
JJF-10 10 5-10 22 233 25 1.5 2.2×2.9×1.7 4.9
JJF-16 16 5-16 30 180 25 1.5 2.85×3.8×1.7 8.0
JJF-20 20 5-20 37 180 25 1.5 2.9×3.8×2.0 10.5
